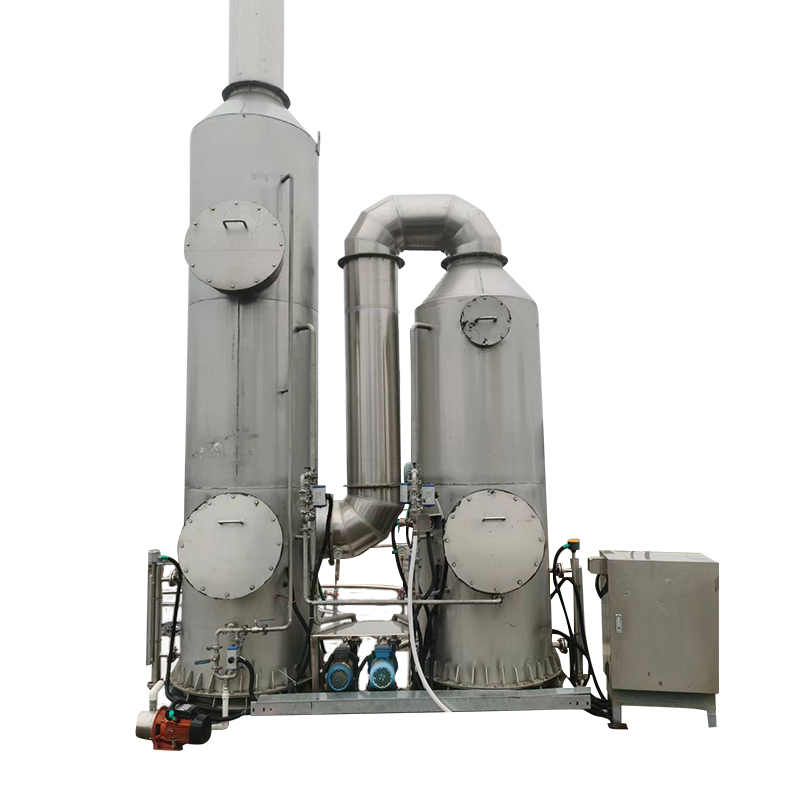

第一章 设备介绍
一、NMP回收系统工作原理
NMP回收系统利用NMP的物理特性，采用多级冷凝充分冷凝实现回收。涂布机排出的废气温度约为120℃。通过回收系统可将温度降至25℃左右，可冷却回收95%以上的NMP。
二、系统特点
2.1 、效果好，溶剂回收率可达95%以上；回收的NMP废液纯度达到80%以上；
2.2 、节能。系统本身能耗仅为4.0kw/h（以50000m3/h风量、风道长度小于20m为例）。是迄今为止所有NMP回收系统中功耗最低的设备，国家环保部门推荐产品；
2.3 、长期稳定性：我公司生产的NMP回收系统可保证3年内其性能（回收率、回收浓度）不降低，稳定性达到最佳状态；
2.4 、安全性能好。该设备具有特殊的故障处理设置。即使突发故障，也不会出现倒流、窒息等影响涂布机正常运行的事故。
三、技术要求
物品 | 单元 | 规格 |
1 ）排风量 | 米3 /小时 | 50 00 0 （涂布机排气量） |
2）出风温度 | ℃ | 120℃ |
3）NMP消耗量 | 公斤/小时 | 45岁以上 |
2 、NMP回收技术要求 | ||
1) 康复率 | ≥95% | |
2) 回收浓度 | ≥80% | |
3）回收后NMP废气排放浓度 | 生产计划管理 | 200以下 |
3 、附属设施材质 | ||
1）通风管道 | 白铁管 300mmx300mmx0.0.6mm |
四、工艺性能要求
序列号 | 物品 | 规格 |
1 | 节能性能 | 采用管翅式换热器，节省能源消耗。 |
2 | 密封性能 | 机组内所有连接处均采用高温硅胶和高温胶密封。各功能段连接处漏风率小于0.5%。 |
3 | 联动性能 | 与包衣机单独联动，机组可在最佳工况下运行，回收的NMP浓度更加稳定。 |
4 | 其他的 | 设备停止运行后，NMP无法回流至进气管，当NMP回收系统出现故障时，不会影响涂布机的使用。 |
第二章系统设计_
一、设计参数_
排气温度：120℃
处理风量： 50 00 0 m 3 /h
回收率： ≥95 %
回收废液浓度：≥80%
废气排放浓度： 200ppm以下
2 、工艺流程_
其工艺流程图如下：
三、工艺说明
3.1 、热交换处理
涂布机的温度约为120℃。热交换后，100℃左右的废气进入NMP冷凝器，实现NMP的冷凝和回收。
3.2 、设备尺寸
主卷收器尺寸为：2200mm x 1650mm x 2100mm （长*宽*高）；
冷却水塔尺寸：底座直径：1200mm，高度： 1900mm ；
储液器尺寸：1400mm x 1200mm x6000mm(长*宽*高）
（注：以实际生产为准）；总重量约1.2吨，工作重量约3.0吨。
回收设备风道采用白铁皮管，尺寸为：300mm x30 0mm x 0.6mm （厚度）。
管段与管段的连接处采用高温硅胶密封。
水管采用PPR管。
3.4 、回收系统布置方案
3.5 、回收工艺管线图
3.6风道安装布置图
四、系统主要设备
序列号 | 机构名称 | 零件名称 | 材质_ | 规格 | 制造商 |
1 | 冷却溶剂回收段 （冷凝器） | 冷却盘管1 | 铝翼和铜管 | XYZ-500-6 | 特马克斯 |
2 | 冷却盘管2 | 铝翼和铜管 | XYZ-500-8 | 特马克斯 | |
3 | 特马克斯 | ||||
4 | 特马克斯 | ||||
5 | 隔液板 | 耐腐蚀不锈钢 | 特马克斯 | ||
6 | 积液盘 | 耐腐蚀不锈钢 | 特马克斯 | ||
7 | 回收罐 | 耐腐蚀不锈钢 | 特马克斯 | ||
8 | 液位泵 | 防腐材料 | 小叶子 | ||
9 | 送风机部分 | 手动气阀 | 防腐材料 | 小叶子 | |
10 | 离心风机 | 防腐材料 | 7千瓦 | 新丰 | |
11 | 水冷循环段 | 冷却塔 | 20吨 | 梁园 | |
12 | 水循环泵 | 2P | 喇叭藤 | ||
13 |
5 、电气设计
5.1电气部分（功能及实现方式）
采用施耐德空气开关、交流接触器、热继电器；电动调节风阀；正泰相序保护继电器和时间继电器。
5.2安全控制_ _
(1)设计自动控制系统和联锁系统，配备温度报警器。
(2)NMP废液传输采用液位检测报警的智能方式。储液罐置于屋顶，防腐铝塑管连接至客户指定地点。液位检测用于液体储罐，当液位达到规定高度时实现报警。报警小电箱装置分别放置在涂布机机头位置和废液灌装位置，然后通过灌装位置的手动阀门将屋顶上的废液输送到楼下的灌装桶。
