一、系统原理介绍

NMP溶剂在涂覆过程中加热后蒸发。NMP回收设备将挥发性气体逐级冷凝，通过多级冷凝逐渐降低气体中NMP的浓度，最终将净化后的气体排放。

二、系统组成

回收系统由溶剂NMP回收主机、智能控制系统、风道系统、水路系统、溶剂NMP收集系统和尾气处理系统组成。

三、设备介绍

一、设备用途

QR系列设备主要应用于锂电池行业；是针对锂电池制造涂装过程中产生的NMP废气处理的高性能环保设备。

2、设备特点

NMP废气经水冷喷淋处理净化，具有高效回收功能和高效净化效果。

该设备操作简单，说明清晰。

组合式设计，主要部件易于拆卸和维护。

NMP高效回收，为用户带来高经济效益

四、设备主要技术参数：

4.1.NMP回收设备技术参数：

A、排气温度：≤120℃

B、处理风量：30000m³/H（变频调速）

C、回收率：≥95%，季节误差≤3%

D、回收废液浓度≥85%，季节误差≤3%

E、废气排放浓度：<50mg/m³即<12.3ppm

F、回收系统运行功率：25kW*1套

五、其他设备要求

每台正极涂布机配备1套NMP回收设备

①系统电源要求：AC380V、50Hz、三相五线。

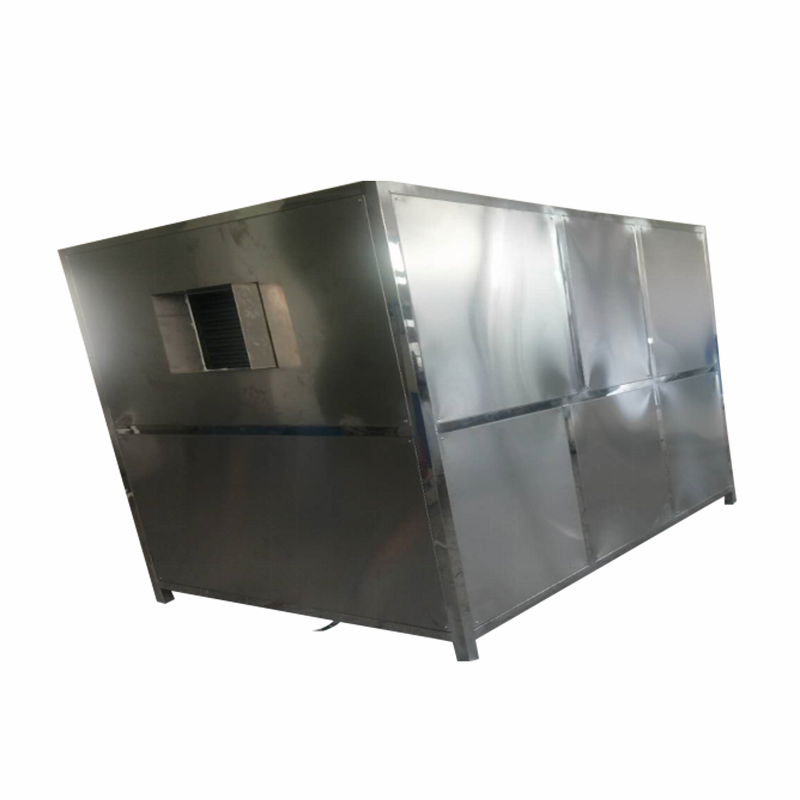

②主机回收装置尺寸：L3000*W1800*H2500

③占地面积：10000*2000

④净化塔尺寸：Φ1500 *3200。

⑤冷饮：36P。

⑥每套设备净重：2T，运行重量：4T。

⑦风道；由镀锌铁板和不锈钢制成。（其他情况与客户协商）

⑧循环水管：PVC管。

⑨电气附件采用正泰空气开关、交流接触器、热继电器、相序保护继电器、时间继电器。

⑩设计带有闪烁报警的自动控制系统。

⑪为了更好的散热，系统采用独立冷却塔供应循环冷却水。
