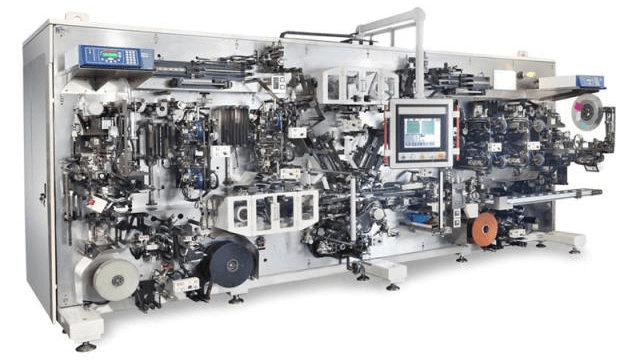

一、设备介绍

● 该设备主要用于方形电池片的生产及卷绕成片；

● 极耳和保护带焊接后，极片与隔膜自动卷绕，形成电芯；

● 自动计算卷材直径，并提供缺料报警。隔板通过负离子发生器消除静电。电极片具有刷粉除尘、铁锉的功能。极片与隔膜张力  实现锥度收卷，切刀等易损件到达使用寿命自动报警功能，三工位收卷，自动穿线、换工位、闭合、胶带终止；

● 自动卸载并进行耐压测试；不良品自动剔除，良品由传送带自动输出。

二、设备特点

● 变角速度（限速）高速收卷，可适应不同收卷针宽，方便产品切换；

● 伺服闭环低张力精密控制系统；

● EPC、蛇形校正系统；

● 兼容电芯外周极片外包或隔膜外包；

● 兼容正负极板焊接功能；

● CCD检测绕线对正及纠偏系统闭环控制；

● CCD检测极耳中心距、边距闭环控制；

● CCD检测正负极片保护带粘贴精度；

● 自动检测密封胶到极片边缘的距离，闭环控制；

● 坏极片检测及坏片无隔膜单卷剔除；

● 自动更换极片功能。

三、金属屑控制

● 使用禁用铜系列气动元件；各种机构零件避免使用黄铜、镍、锌材料；与电极片、电池直接接触的部位采用非金属材料。
