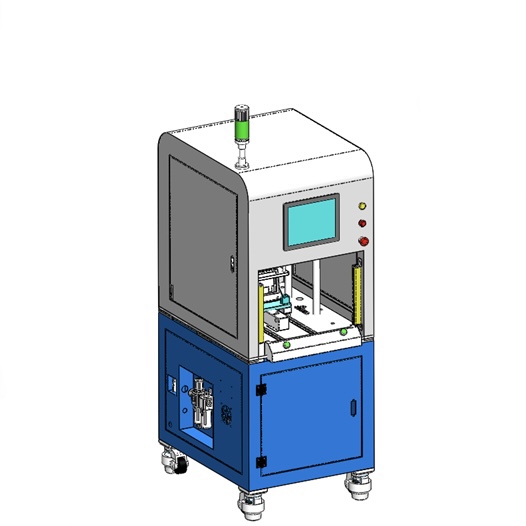

气密性测试仪（氦气检测）

一、使用说明

用于检测激光焊接的效果，判断焊接后的电池是否有孔洞

 工作流程说明：

手动装入电池，夹紧定位夹具，压下测量机构，抽真空保压，检测氦气排出情况，判断OK、ng，复位测量机构，松开夹具，取出电池。

2 、基本参数

1.  1. 配置电源：

AC220V ，50Hz，电压波动范围：+8% ～-8% ；总功率： 0.5KW 。

2. 压缩空气：

0.4MPa ～0.6MPa，气压波动±1%（除水、无油、过滤、稳压后的洁净空气）

3. 真空源： ≤-0.095 kg/cm 2

4. 设备规格：

4.1总重量：约0.5T _

4.2 尺寸：长（1m ）＊宽（0.8m ）＊高（1.6m ）

4.3外观颜色：除不锈钢部分外，箱体颜色为电脑灰。

5、环境要求：

5.1环境温度：25±5℃。

5.2相对湿度：30% ～75% RCH，应保证现场空气干燥、畅通、无酸碱腐蚀。

5.3 接地线：保护接地。

3 、规格_

1.工作效率： 1ppm(3 4 155) ；

2.设备故障率：≤0.5%

3.试验压力：10-100kpa

4.测量精度：±0.2%

5.分辨力：1pa

6.绝缘等级：A级

7.外壳防护等级：6级

4 、工艺性能

1 . 适用电池尺寸：高120-225mm ，宽100-180mm ，厚20-60mm

2、夹具适用电池型号：见附图

3、被测模具及电池注液孔检查应无漏气现象

4.设备配有安全光幕报警

5. NG 产品具有报警提示和计数功能

6. 探头下降时，需避开立杆。探头采用直径8的导杆安装定制密封圈，避开电池极柱。

7、采用气动密封夹具，通过气缸推动电芯，使电芯注液孔与检漏仪接口紧密贴合，形成闭合回路；

8.支持正压检漏和负压检漏；自动跟踪背景并提供快速可靠的测量结果

9、优化的质谱系统和智能算法保证全量程快速响应，高可靠的真空系统和质谱系统保证快速除氦

10、支持氮气破空，不受环境氨干扰，快速降低背景。机器性能优良支持7*24小时长时间在线测试

11、机器性能优良，支持每隔几秒进行高速率测试

12、配备检漏口精过滤器，过滤细小杂质，保证机器不受杂质影响和损坏；双铱丝离子源，有效的系统设计，抗大气影响

（泄漏率换算）

五、主要部件配置

1 、气密性和绝缘电阻检测机构

直线：直线导轨

真空接口：真空接口

提升气缸： 提升气缸

上腔：上腔

工件：工件

下腔：下腔

二、送芯机构

利用激光指示注液孔位置，放工件时注液孔与标定点重合

用激光指示注液孔位置，放置工件时注液孔与校准点重合

三、电芯定位机构

电池尾部的凸台与工装下腔的方形沉孔配合（这种配合要求一致性好）

电池端部凸台与工装下腔方形沉孔配合（此配合要求一致性要好）

六、主要备件

1.主要部分配置

2.附属配件
