产品

间隙涂布高速模切机

联系人: 黄经理

联系电话:13615038428

电话咨询请告知是在天美福官网上看得到的,谢谢!

  • 品牌:

    TMAX
  • 型号:

    TMAX-ZTH-02
  • 支付方式:

    微信,支付宝,银行转账,信用卡
  • 证书:

    CE欧盟认证
  • 发货时间:

    3-7天
  • 产品信息

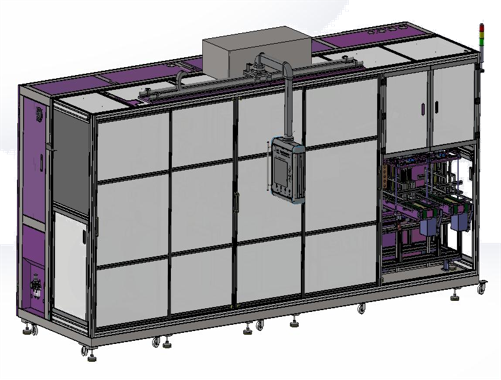

间隙涂布高速模切机


特征


1.双放卷机构,一操作一备份,快速换卷。
2.三套对位系统:放卷对位、制程对位、模具对位,保证产品成型的高精度。
3.钨钢刀片坐标磨床,精密加工,日本六角柱导轨,延长刀具寿命。
4.双面余量检测,伺服电机自动调整送料长度,消除涂层错位误差,确保产品标签尺寸精确。
5.双动机械臂高速双向收料。
6.非接触式除尘除铁,消除产品板材两面灰尘。
7、顶置式FFU风机送风,模切、收料等多个工位负压工业除尘系统,促进内部空气流通,去除空气中的颗粒物。


     规格


    项目_

    参数_

    生产效率

    >180PPM

    毛刺尺寸

    瓦斯12微米;Vbs12um

    纠偏精度

    ≤±0.1mm

    切片成型精度

    ±0.2毫米

    模具寿命

    1、每次模具修复后,可使用不少于150万次;

    2、模具可修复次数≥10次;

    料箱接收精度

    ±0.5毫米

    合格率

    ≥99.8%(单纯由机器造成的缺陷)

    农作物生长率

    ≥98%(单纯由机器引起的故障)

    外形尺寸

    宽1750mm x 长7000mm x 高2350mm

    重量/承载能力

    约3000公斤;>650Kg/M-2

    力量

    AC380V 三相;电压波动±10%;功率:30KW;频率:50Hz

    压缩空气_

    0.5-0.7Mpa(5-7kgf/cm2),用量400L/min





    项目_

    参数_

    冲孔方式

    金属模具冲孔

    材质系统

    分切后连续涂覆电极片卷材,带有一侧出口凸耳

    卷径

    ≤600毫米

    滚筒内径

    3英寸/6英寸

    极绕组错误

    3mm

    极板蛇形弯曲误差

    ±1毫米/米

    极波边缘高差

    <2毫米

    极宽W

    60~200毫米

    极长L

    80~300毫米

    极耳长度H

    10~30毫米

    极耳边缘距离Q

    5-20毫米

    极耳宽度P

    10~50毫米

    极耳带材质 X

    0~2毫米

    圆形RB

    2~5毫米

    圆角 RA

    内圆角

    外圆角
