一、 设备说明：

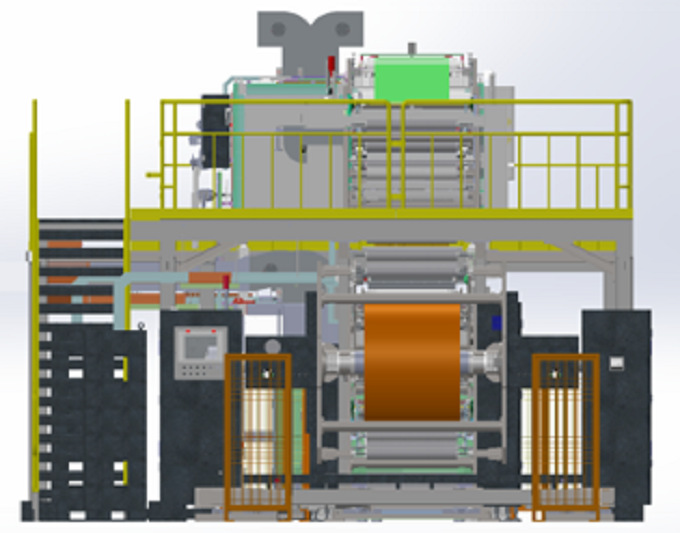

HJSC1000ZZ系列涂布机是我公司针对动力锂电池需要开发的新型高精度、可靠、稳定的双层挤出涂布机。设备特点：选用高精度挤出模头，模头采用高精度位移传感器和伺服闭环控制，选用高精度螺杆泵，介质输送精准定量；烘箱采用电加热/蒸汽加热、主动滚筒+上下吹气悬浮方式；涂布机采用欧姆龙PLC控制系统，可根据工艺要求实现精确控制；极性张力、恒张力放卷、恒张力涂布、烘干、锥度张力收卷数字化控制；系统参数集中控制，人机界面采用触摸屏方式，分级控制。工艺参数可锁定、存储、调用。

二、总体参数

(1) 辊面宽度：1000mm

(2) 涂布宽度：Max.800mm

(3) 机械速度：Max.60m/min

(4) 涂布速度：Max.40m/min

(5) 收卷速度：5-15m/min（收卷无纠偏功能）

(6)运行方向：正向涂布、空带、反向收卷等

（7）电气装机功率：正极370kW，负极350kW（实际功率为装机功率的50-70%）

（8）设备尺寸：约L64×W6.0×H4.9m（不含总进出风道）

(9) 整体外观：RAL7035浅灰色，烤箱不锈钢本色，护栏为警示黄色

实际涂布速度取决于浆料系统、浆料参数、涂布参数、干燥条件、产品质量要求。设备上相关三相异步电机采用二级能效。

三、

设备组成

NO.	单位名称	数量	备注
1	自动放卷装置	1套	放卷直径Max.800mm，放卷采用转塔机构和充气夹钳；EPC修正
2	挤出涂覆装置	2套	配备高精度挤出模头，可在线翻转、清洗
3	40m双层蒸汽加热干燥系统	1套	40米烘箱（5m/节×上下8节），蒸汽加热，全直通滚筒烘箱，总长约41m
4	牵引装置	2套	橡胶压辊、低摩擦气缸张力控制、EPC纠偏
5	自动绕线装置	1套	收卷直径Max.800mm；转塔机构，气涨轴收卷；EPC修正
6	走道系统	1套	(1)立柱、框架采用碳钢材料； （2）楼梯踏板、平台板采用SUS201不锈钢花纹板，护栏涂碳钢漆-黄色； （3）A侧1个楼梯入口，B侧1个楼梯入口； (4)护栏焊接后用螺栓与平台固定
7	两侧炉爬升导辊系统	1套
8	两侧放电电极板导辊系统	1套	包括1套行程校正及数个导轮
9	涂装及供料系统（包括搅拌筒、泵、过滤 阀等）	2套	精密螺杆泵；100L单层浆桶，电机搅拌
10	电控系统	1套	欧姆龙PLC系统
1 1	NMP浓度检测仪	8套	正极涂布机配置
12	边缘陶瓷涂层供料系统	2套	正极涂布机配置，按四层胶涂布设计
13	双机架式β-射线面密度检测仪（螺杆泵纵向闭环控制）	1套	配置两组显示屏，分别安装在机头、机尾涂胶区，监控对侧密度
1 4	CCD对位检测系统（品牌：OPT）	2套	分别安装在第一、第二涂布机机头，配置8K高

质量保证及售后服务

1.终身维护，一年保修。

2.保修期满之后，卖方对设备的维修仅收取工时和交通费用，涉及设备相关配件的

更换和购买，卖方仅收取成本费用。
