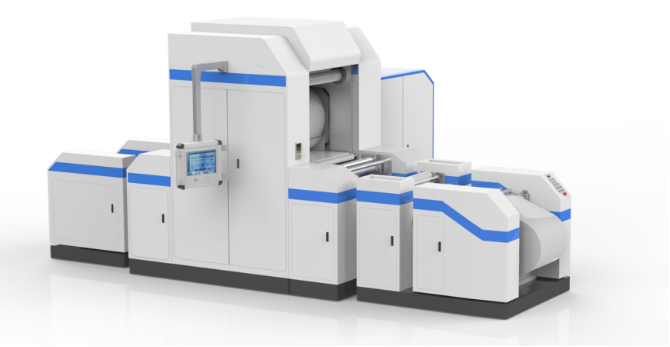

1、TMAX-300-H400加热辊压生产线用于电池材料的压延工艺，将电极压制成工艺要求的厚度和精度；

2、加热辊压机的加热辊为实心辊钻孔，外置模温机采用导热油循环加热，配套加热控制系统及放卷装置、收卷装置、驱动及张力控制系统、换卷装置等。

规格

1.机器主机

结构风格	加热辊垂直上下水平排列
框架	“口”型整体铸造框架
轴承座	铸 45 ×钢，带冷却系统
根据	整体焊接底座
主轴承	轧机专用四列圆柱滚子轴承，填充耐高温润滑脂
滚筒尺寸	φ300* 400mm
有效使用宽度	≤300mm
卷材材质	9Cr3Mo（电渣重熔）
辊面硬度	HSD90-95
辊面淬火层深度	≥8mm ，辊式回火：HB280-300
辊面特殊处理	辊面镀铬，镀层厚度0.08-0.12mm
辊面粗糙度	Ra＜0.2μm
辊筒圆柱度	≤0.002mm
轧辊径向跳动	≤0.002mm （磨床测试）
卷装机径向跳动公差	≤±0.00 2mm
滚筒加热方式	实心滚钻配合外置模温机，采用导热油循环加热
加热温度	最大限度。150 ± 2 ℃ ，温度连续可调，数字温控仪控制
加热功率	36kw，室温20 ℃至120 ℃ ，温升稳定时间≤4H
辊缝调整范围	0-5mm，触摸屏显示
辊缝调整形式	触摸屏设定，伺服电机通过减速机和滚珠丝杆驱动楔铁调节
辊缝调整精度	0.001毫米
驾驶	减速机通过齿轮传动来驱动辊筒
主电机减速机	硬齿面斜齿轮减速机
主电机功率	4kw（380V 50Hz伺服电机）
轧制线速度	0.5-9m/min（无级调速）
工作压力	双路恒压液压站通过柱塞缸施加压力
液压系统最大压力	21兆帕
气缸规格	φ160mm*2
两辊间最大压力	70吨

2.放卷系统

放卷形式	固定侧板结构，悬臂轴式
放卷气胀轴	φ75 *400mm，铝合金材质，配备气枪
放卷线圈规格	最大限度。Φ300mm _
放卷驱动	磁粉制动器、被动放卷
张力控制方式	可设定恒张力模式和锥度张力模式，通过磁粉制动器控制放卷张力
卷筒规格	直径70毫米
卷材材质	铝合金，表面氧化处理，动平衡 G 2.5



3.绕线系统

绕线形式	固定侧板结构，悬臂轴式
收卷式气胀轴	φ75 *400mm，铝合金材质，配备气枪
卷盘规格	最大限度。Φ300mm _
卷绕驱动	伺服电机+磁粉离合器
张力控制方式	收卷张力采用磁粉离合器控制，可设定恒张力模式和锥度张力模式
纠偏控制	红外光电纠偏
纠偏行程	+ 50毫米
纠偏精度	小于或等于0.1mm
卷筒规格	直径70毫米
卷材材质	铝合金，表面氧化处理，动平衡G 2.5

5、换辊装置

由换辊支架、换辊导轨等组成，用于维修或换辊

6、驱动控制系统

控制系统：整套设备电气部分由PLC程序控制、触摸屏操作、主电机驱动器、伺服电机驱动器等部分组成，可实现设备运行速度数字设定、辊缝调整等功能尺寸、多进程存储、人性化操作、历史记录和报警记录

安全：配备多点急停、安全防护罩及警示标志

七、设备安装条件
