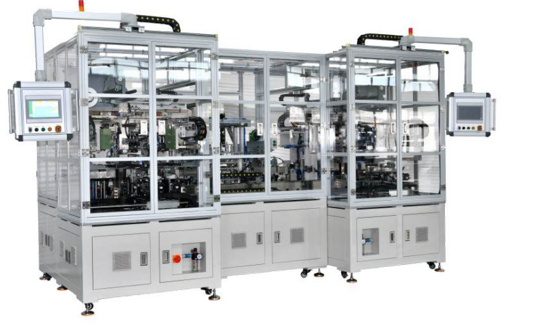

双工位高速锂电池叠片机

联系人: 黄经理

联系电话:13615038428

电话咨询请告知是在天美福官网上看得到的,谢谢!

  • 品牌:

    TMAX
  • 型号:

    TMAX-ZTH-03
  • 支付方式:

    微信,支付宝,银行转账,信用卡
  • 证书:

    CE欧盟认证
  • 发货时间:

    3-7天
  • 产品信息


 双工位高速锂电池叠片机



特征

1.高速:直线电机送料,直线电机驱动堆垛台运动,实现高速堆垛,速度可达0.3秒/件

2、隔膜由伺服主动放卷,张力由伺服扭矩控制。隔膜缓冲器与堆放平台同步移动,供给隔膜,防止隔膜拉伸变形。

3、多片漏料措施:料箱摆动、分段毛刷、机械臂伺服晃动分离极片、超声波传感器检测多片漏料。

4、电极极耳角部检测:对电极极耳和电极极耳进行四角角部检测,自动排除不良电极极耳。

5、设备顶部FFU风机送风,工业除尘系统对料箱、定位等多个工位进行吸尘,使机器内部空气流通,吸走内部漂浮粉末。


规格

定位模式

机械定位或CCD定位

堆垛效率

单工位0.6(整机0.3)s/pcs

辅助时间

<10秒

电极与隔膜之间的对准精度

中心偏差±0.3mm

膜片端面对位精度

±0.3毫米

邻极对准精度

±0.2毫米

极板整体对位精度

±0.3毫米

叠片数量

可在厚度适应范围内设定

外隔膜

尾卷/无尾卷

通过率

≥99.5%

利用率

≥98%

外形尺寸

宽4000毫米×长2000毫米×高2500毫米

重量/承载能力

5000Kg;>650公斤/平方米

力量

AC220V单相;10%电压波引起的土壤扰动;功率:15KW;频率:50Hz

压缩的空气

0.5~0.7Mpa(5~7kgf/cm2 ,用量800L/min



厚度_

5~20毫米



宽度_

80~200毫米

长度_

120~300毫米

杆长

10~30毫米

极地方向

同侧/异侧
