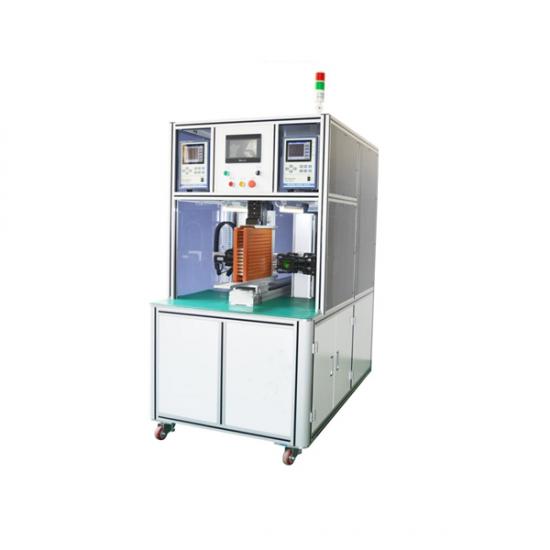

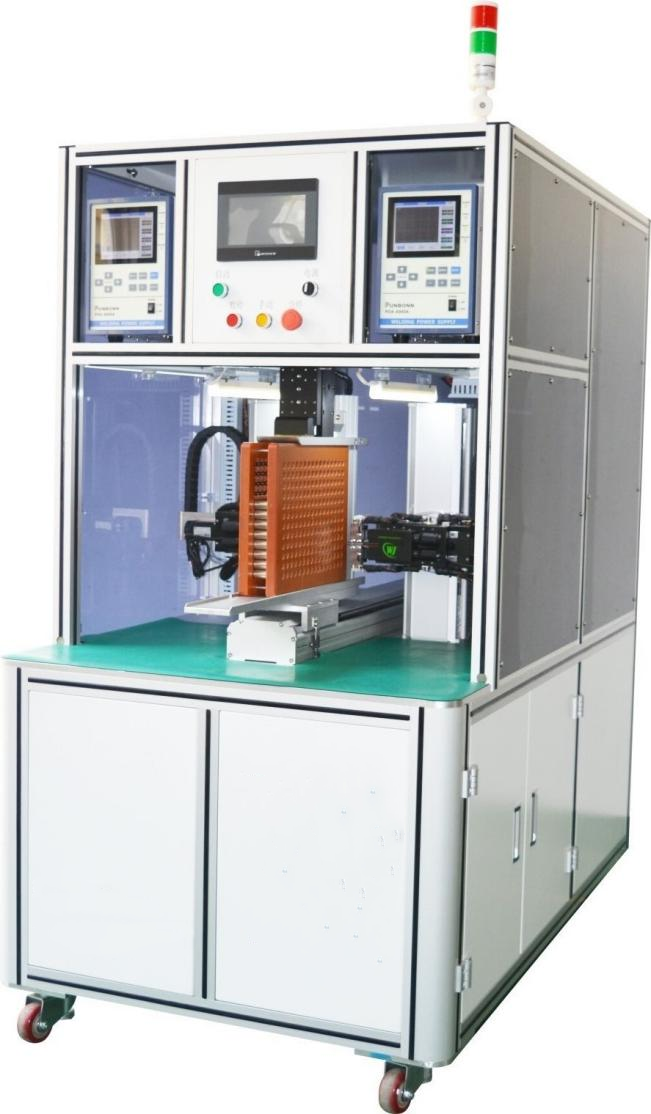

6000A / 8000A晶体管焊接电源电池组焊机自动双面点焊机

1、 系统概述：

双面自动点焊机支持断点启动，配备6000A/8000A晶体管电源 。可焊接0.2mm以下的纯镍片和0.3mm以上的钢镍片。需要进行凸焊。双面自动焊接，效率高。编程很简单。支持任意点编程、阵列编程和图形导入，可存储99组编程文件。焊针更换预测提醒，焊头采用水冷循环散热，有效减少焊针损耗，提高焊接效果。自带焊接电流监测系统，可监测焊接电流，具有误焊报警功能，可实时监控焊接情况。

2.工作流程：

手动放电镍片和电池

夹入自动工作台

编程调试设置参数

启动设备

3、设备布置：

双面自动 点焊机由工作电源、工作平台、伺服电机、操作系统等组成。

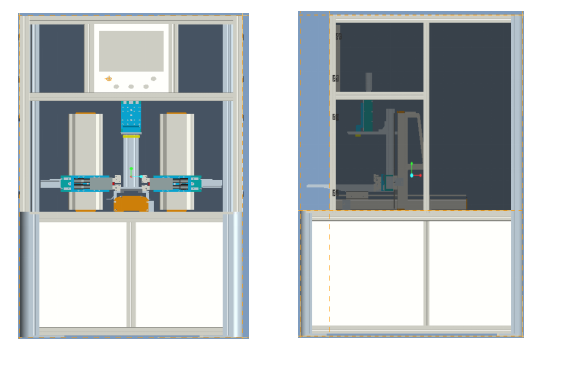

手动将电芯放入夹具中，并放置镍片；将其推入自动化平台，然后设置相关参数、数组等即可实现焊接。主要部件及布局如下：

 4、技术参数：

4.1设备运行环境要求：

1、设备电源：220V±10%/50Hz±10%；

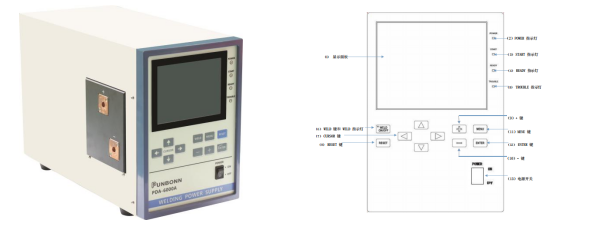

2.设备：晶体管电源可选型号（5000A 6000a 8000A单波输出5000A极性切换为双波输出）

3、设备重量：400kg；

4.尺寸：1500mm（长）  *  900mm （宽）*  1800mm （高）

5. Z轴行程：350mm Y轴行程：650mm

6、点焊速度：0.3s/点；3500个/小时~4000个/小时

7、电机传动最高速度：1000mm/S

8.最大负载电芯数量：360pcs（标配18650锂电芯）

9、可存储文件组数：99组

10、操作系统：嵌入式系统+人机屏

11、传动方式：伺服+步进+进口精密直线导轨（可选配进口电机）

4.2 系统技术指标

1、焊头入口弹簧压力调节：1.0-5.0kg

2、平面焊镍片适合厚度：0.15-0.2mm纯镍/钢镀镍

3.凸点焊接镍片的合适厚度：0.3钢镀镍

4、正负电流切换速度/规格：可选

5、平面焊接速度：0.3-1S ：  4000-5000PCS/h

6.凸点焊速度：0.5-1S ：  3500-4000PCS/h

7、适用电池型号：18650 21700 26650 32650等圆柱锂电池

8、三极管电源6000A适用 于0.25mm g以下的镍片焊接

5、主要配置：
