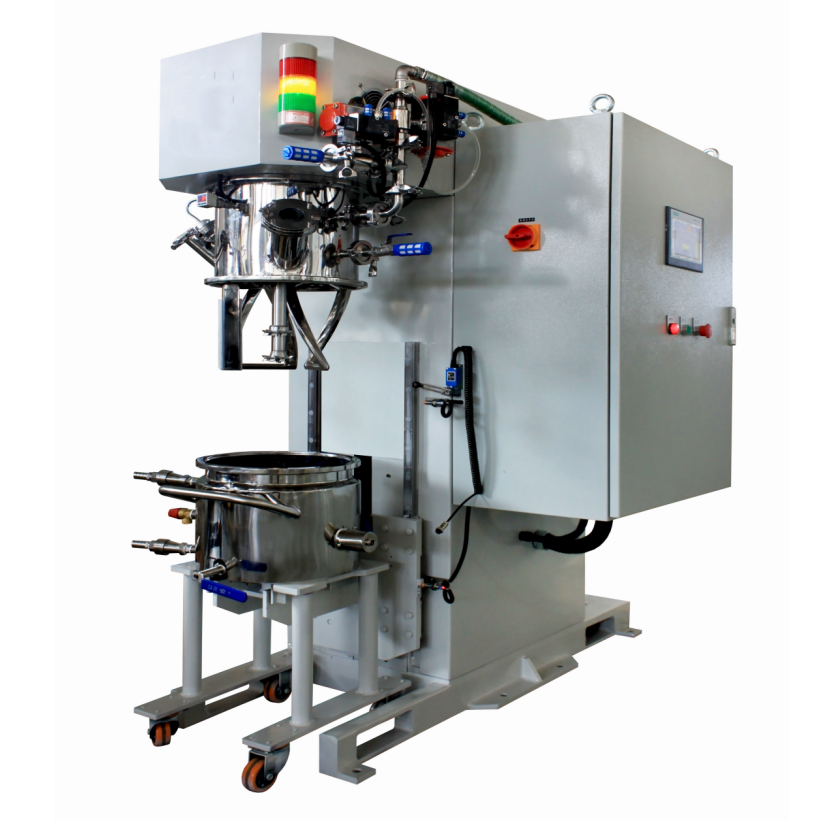

一、设备特点：

适用范围

1.1将各种普通电池的粉液混合分散，最终得到混合均匀的电池浆料。非常适合高粘度工艺。

1.2适用粘度范围≤ 1 , 20 0,000 c P

二、设备主要参数：

2.1下筒部分

2.11设计总容积：16 L

2.12 有效容积：5 - 10 L

2.13 容器内径：310 mm

2.14 容器内深：220 mm

2.15容器材质：：物料接触部分304

2.16 调温夹套形式：筒壁单层夹套，用于冷却或加热；机筒底部单层夹套，用于冷却或加热

2.17 调温夹套接口：G3/8"，带快开由壬，夹套压力≤0.4MPa

2.18 调温夹套循环系统：由客户提供。建议夹套进水温度≤8 ℃ ，冷却水流量>3.5l/ min

2.19 排放形式：筒体底部G1/2"三片式排放球阀

2.20设计环境温度： -10～+ 12 0 ℃

2.21 移动方式：脚轮移动

2.2混合部件

2.21W工作频率：5-50hz

2.22 搅拌功率：2.2 kw

2.23 搅拌器转速：1 1 - 116 rpm

2.24 行星箱转速：5-5 3 rpm

2.25 搅拌器直径： 1 61 mm

2.26搅拌器形式：变截面螺旋麻花型、90 °螺旋

2.27 搅拌器材质：304

2.28 搅拌器线速度：0.0 8 -0。8米/秒

2.29 搅拌器数量：2个

2.30 桨距：7 .5 ± 2 .5 mm

2.31桨距筒壁距离：3 +1 .5 mm

2.32桨叶与桶底距离：2 .5 +1mm

2.3 分散部分

2.31 工作频率：5-50hz

2.32分散功率：3KW

2.33 分散转速：61 3 -61 3 0rpm

2.34分散盘直径：70mm

2.35 分散盘样式：锯齿形

2.36分散盘材质：304

2.37分散线速度：2.2-22m/s

2.38分散盘数量：2

2.39分散轴数：1

2.4 刮墙部件

2.41 刮墙支架材质：304

2.42 刮壁板材质：聚四氟乙烯

2.43 刮壁速度：与行星箱速度一致

2.44 是否可拆卸：可拆卸设计（高粘度工艺时必须去除刮壁）

2.5 底座和起重部件

2.51 部件材料：高刚性结构用碳钢

2.52升降方式：电动升降

2.53升降导轨：高精度直线导轨

2.54升降行程：≤440mm

2.6 上筒部分

2.61上筒材质：304

2.62送粉口：DN50 带镜子快装：1个

2.63 进液口：ISO 1/2" 快装：1 PC

2.64聚光灯：  DN 50 :1 PC

2.65真空出口：G1/2" 内线：1PC

2.66 排气口：与真空口共用

2.67氮气口：G1/2" 内丝：1PC

2.68数显真空计接口：M14 * 1.5内螺纹公制螺纹接口：1PC

2.7 控制系统：

2.71 电器柜：用于放置变频器等低压电器元件

2.72 操作面板：用于放置按钮、旋钮、触摸屏等

2.73 电源：交流3 × 380V ± 5 ﹪，50Hz

2.74控制方式：电控

2.75 功率控制与调速方式：变频器启动与控制

2.76 冷却方式：风冷

2.77 操作方式：触摸屏操作

2.78 数字温度显示表：物料温度

2.79急停按钮：1个

2.80报警系统：超温报警、超温报警停机、报警停机

2.81 速度显示：触摸屏显示速度

2.82 电源指示灯：1PC

2.8 安全联锁系统

2.81 紧急停止：按下紧急停止开关，设备立即停止，无需任何操作。

2.82 启动低速搅拌：可一边升降桶一边旋转

2.83 高速分散：枪管升到指定位置才能转动

2.84 运行时安全锁：机器运行搅拌时，搅拌桶不能下降和打开。

2.85防止真空管路回流：特殊的真空缓冲罐设计，可有效防止真空泵油回流至搅拌筒

2.86 运行故障停机：变频器有过载、过流、过压、漏电、缺相保护

2.87 搅拌桶的升降：搅拌桶就位后才能升降。

2.89 搅拌筒若未抽真空（未恢复正常压力），则不能下降。

2.90 搅拌桶升起到位后才能开始高速分散。

2.91 搅拌桶提升到位后，设有锁紧保护系统，防止作业时搅拌桶升到高位后非正常坠落。

2.92 在干混阶段，搅拌器需要在吊桶的同时旋转。

2.9 其他说明

2.91 测温探头： Pt100

2.92测温方式：桶壁安装测温头检测物料温度

2.93传动部件轴承：高速部件采用进口轴承，低速部件采用国产轴承

2.94油封：国产品牌，静密封为O型圈，动密封为机械密封。

2.95机械密封润滑油：进口

2.96阀门：国产品牌

2.97 真空设计需求：客户必须提供自己的真空系统抽气量：4 L/S （2XZ- 4）

2.98真空保持： -0.098Mpa，24小时保持压力高于-0.085Mpa，桶内不漏气

2.99总功率：＞ 5.2kw

2.100总重量：约900公斤

2.101 设备尺寸： L 1 530 mm *W922 mm *H 17 92 mm

2.102颜色：白色

2.103地面承重：900kg/ ㎡
