产品

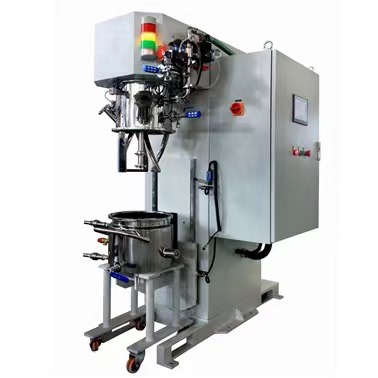

5L真空行星搅拌机 锂电实验设备

联系人: 黄经理

联系电话:13615038428

电话咨询请告知是在天美福官网上看得到的,谢谢!

  • 品牌:

    TMAX
  • 型号:

    TMAX-XFZH05
  • 支付方式:

    微信,支付宝,银行转账,信用卡
  • 证书:

    CE欧盟认证
  • 发货时间:

    3-7天
  • 产品信息


产品简介

适用范围

将各种普通电池的粉液混合分散,最终得到混合均匀的电池浆料。非常适合高粘度工艺。

适用粘度范围 1 , 20 0,000 c P


主要参数:

2.1 下枪管部分

*设计总容积8 L

 *有效容积2.7-5 L

*容器内径240 mm

*容器内深180 mm

*容器材质:材质接触部分304

*调温夹套形式:筒壁单层夹套,用于冷却或加热;机筒底部单层夹套,用于冷却或加热

*调温夹套接口:G3/8”,带快开活接头,夹套 压力≤0.4MPa

*调温夹套循环系统:由客户提供。建议夹套进水温度 ≤8  ℃ ,冷却水流量>3.5l/ min

*出料形式:桶底一个G1/2"三片式出料球阀

*设计环境温度 -1012 0 ℃

*移动方式:脚轮移动


混合部分:

*工作频率5-50hz

*搅拌功率1.5kw

*搅拌器转速10-98rpm

*行星箱转速5-50rpm

*搅拌器直径124mm

*搅拌器形式:变截面螺旋麻花型、90  ° 螺旋

*搅拌器材质304

*搅拌器线速度0.06-0.6m/s

*搅拌器数量2

*桨距± 2mm

*桨距桶壁距离2+1mm

*桨叶距桶底距离2+1mm


分散部分:

*工作频率5-50hz

*分散功率2.2 KW

*分散速度610-6100rpm

*分散盘直径70mm

*分散盘样式:Z字形

*分散盘材质304

*分散线速度2.2-22m/s

*分散盘数量1

*分散轴数量:1


刮墙部分:

*刮墙支架材质304

*刮壁板材质:聚四氟乙烯

*刮壁速度:与行星箱速度一致

*是否可拆卸:可拆卸设计(高粘度过程中必须去除刮壁)

底座及起重部件

*部件材质:高刚性结构碳钢

*升降方式:电动升降

*升降导轨:高精度直线导轨

*升降行程≤290mm


上筒部分:

*上筒材质304

*送粉口:DN50 带镜子快装:1个

*注液口:ISO 1 / 2" 快装:1

*聚光灯  DN 50  :1 PC

*真空出口:G1/2" 内线:1PC

*排气口:与真空口共用

*氮气口:G1/2" 内线:1PC

*数显真空计接口:M14  1.5内螺纹公制螺纹接口:1PC


控制系统:

*电器柜:用于放置变频器等低压电器元件

*操作面板:用于放置按钮、旋钮、触摸屏等

*电源交流3 × 380V ± 50Hz

*控制方式:电控

*功率控制和调速方式:变频器启动和控制

冷却方式:风冷

*操作方式:触摸屏操作

*数字温度显示表:物料温度

急停按钮:  1个

*报警系统:超温报警、超温报警停机、报警停机

速度显示:触摸屏显示速度

*电源指示灯:  1PC


安全联锁系统:

急停:按下急停开关,设备立即停止,无需任何操作

*启动低速搅拌:可一边提升桶体一边旋转

*高速分散:桶体升到到位后才能转动

*运行时安全锁:机器运行搅拌时,搅拌桶不能下降和打开。

*防止真空管路回流:特殊的真空缓冲罐设计,可有效防止真空泵油回流至搅拌筒

*运行故障停机:变频器设有过载、过流、过压、漏电、缺相保护

*搅拌桶的升降:搅拌桶就位后才能升降。

*如果搅拌筒未抽真空(未恢复正常压力),则无法下降。

*搅拌桶升起到位后才能开始高速分散。

搅拌桶提升到位后,设有锁定保护系统,防止搅拌桶在运行中上升到高位后异常下落。

*在干混阶段,搅拌器需要在提桶的同时旋转


其他:

*测温探头 Pt100

*测温方式:桶壁安装测温头检测物料温度

*传动部件轴承:高速部件采用进口轴承,低速部件采用国产轴承

*油封:国产品牌,静密封用O型圈,动密封用机械密封

*机械密封润滑油:进口

*阀门:国产品牌

*真空设计需求:客户需自备真空系统抽气量2L/S 2XZ-2

*真空保持 -0.098Mpa保持压力高于-0.085MPa 24小时,不漏入桶内

*总功率:>4KW

*总重量约 700kg

*设备尺寸1463毫米*宽610毫米*高1770毫米

*颜色白色

*地面承重900kg/
