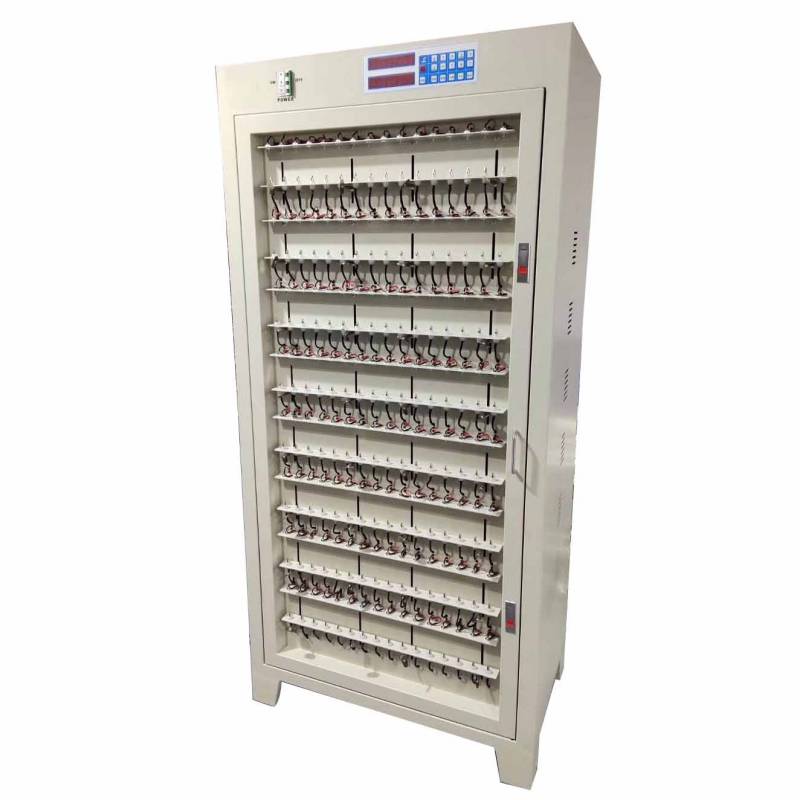

产品详情与参数介绍

1、每台设备可对满足电压范围的512电池进行恒流恒压充电和恒流放电测试。

2、采用发明专利的恒流恒压电源，恒流到恒压切换无冲击，特别适合锂离子电池的充电需求。

3、采用AVR单片机作为设备的控制中心，外围采用采样电路。设备可由上位机控制。连接电脑时，可保存所有通道完整的充放电曲线，也可脱离上级电脑。通过控制面板的操作，可以完成恒流恒压充电、恒流放电测试、时间排序等工作。



4、每节电池都有独立的恒流恒压源，自制电路互不影响。



5、实时检测每节电池的电压。充电时，先恒流充电。当电池电压达到设定值时，会平滑切换到恒压充电。当满足设定时间或当前终止条件时，充电结束。恒流放电时，当电池电压低于设定值时，放电结束，相应的电池指示灯亮。



6、具有断电保护功能，接收原工作流程后可继续运行



7、 功率管为50N06，适用于需要低放电电压的电池，如磷酸铁锂电池



8、上位机可设置32个工步参数和256个循环，每台上位机可接1-10套单片机系统（建议10套以下）。



9. 配套软件功能

a) 图形化操作界面，显示每节电池的电压、电流、时间、容量等数据，并以多种颜色显示相应的工作状态和异常情况；

b) 任意节电池容量指示（最多100节）；

c) 可以根据电压、电流、时间的变化情况记录数据点，形成完整的充放电曲线数据，曲线数据点的时间间隔≤4秒；

d) 进行各种条件下（容量、时间、开路电压、放电平台等）的电池分选功能；

e) 自动计算恒流充电率、容量损失、放电效率、平均电压、中值电压等数据；

f) 设置操作者权限，分级操作；

g) 显示充放电曲线和循环图；

规格：

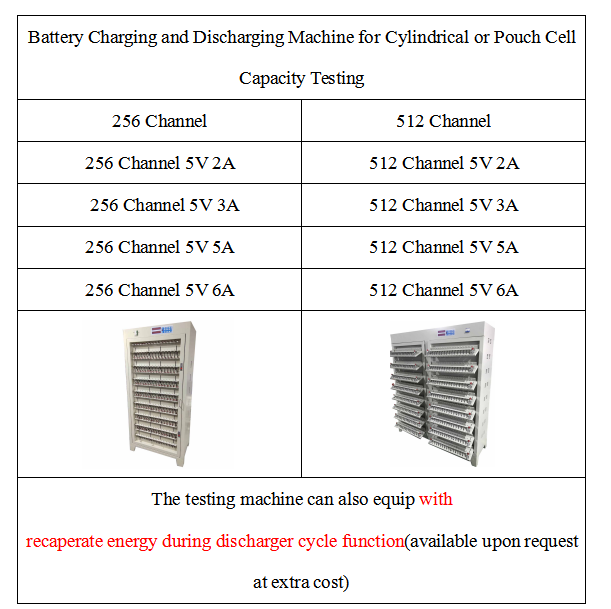

设备通道数	256（单CPU控制）
恒流范围	0.05～2A ，0.05-3A；0.05-5A;0.05-6A 分辨率1mA
电流测量精度	±0.1%满量程
采样电流精度	±0.1%满量程
电压测量范围	0～5V，分辨率1mV
电压测量精度	±0.1%满量程
充放电电压范围	充电：0～4.5V，放电：4.5～2V
恒压设定范围	3~4.5V
恒压设定精度	±0.1%满量程
时间范围	0-30000分钟/步，精度：±0.1%
散热方式	冷风
电池夹	气缸夹、聚合物夹
工作循环源	温度：0～40℃， 相对温度≤85% （无水凝结）
外形尺寸	1600mm（宽）×550mm（长）×1840mm（高）
工作电源	三相四线制， AC380V ± 150%, 50Hz
满载功耗	≤11KW
电脑系统最低配置：	双核CPU或以上， 4G以上内存， 500GB或以上硬盘空间， EGA/VGA彩色显示器、光驱一张、鼠标一只 Windows XP或以上操作系统，1个 6. RS232串口可用。 7、计算机系统由用户自行配置，计算机系统数量根据实际需要确定。
一般设备配置及标准	设备外观颜色， 表壳：银白色， 柜体：银白色。 附上中文操作手册和软件U盘。
