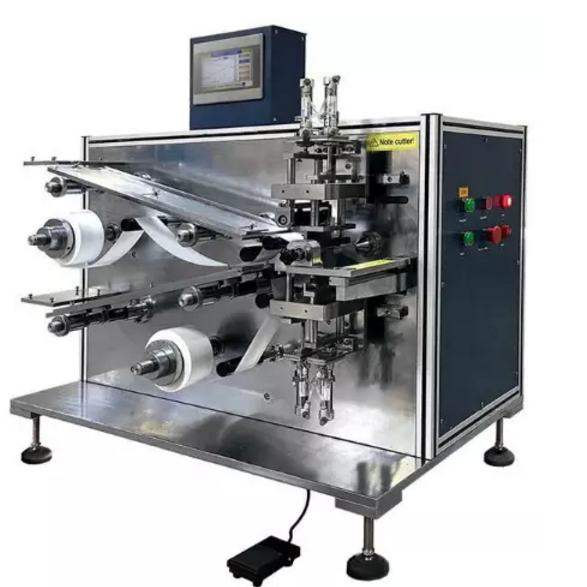

产品简介：

1 ） 采用单靶穿线针结构。

2 ） 极片人工引入、自动绕线、自动换针、自动粘贴端接带、自动下料。

3 ） 胶带水平粘贴（端接胶带与极耳垂直），胶带平整，可准确控制粘贴位置，不会拉伤电芯；贴胶稳定可靠。

4 ） 绕线针绕线速度可调。

5 ） 两卷膜片主动放卷，张力接近开关控制技术，可自动平稳调节收卷过程中的张力；上下张力可调。

6 ) 关闭隔膜外购。

7 ) 卷出的电芯应无破损、拉芯、错极现象。

8 ） 操作方便，调整更换规格简单快捷。

工艺流程：

设备满足圆柱锂离子电池卷绕工艺标准：隔膜完全包裹负极片，负极片包裹正极片。流程如下：

1）膜片预卷：采用齿刀技术，可节省预卷膜片的长度；

2）拉入负极：人工将负极片引入卷绕部分；

引入正极：手动将正极片引入绕线部分；

3）绕组；

4) 换班站；

5) 剪下隔膜，粘贴端接胶和下料。

	丁	W	大号
公差(mm)	< 0.5	< 0.3	< 1000

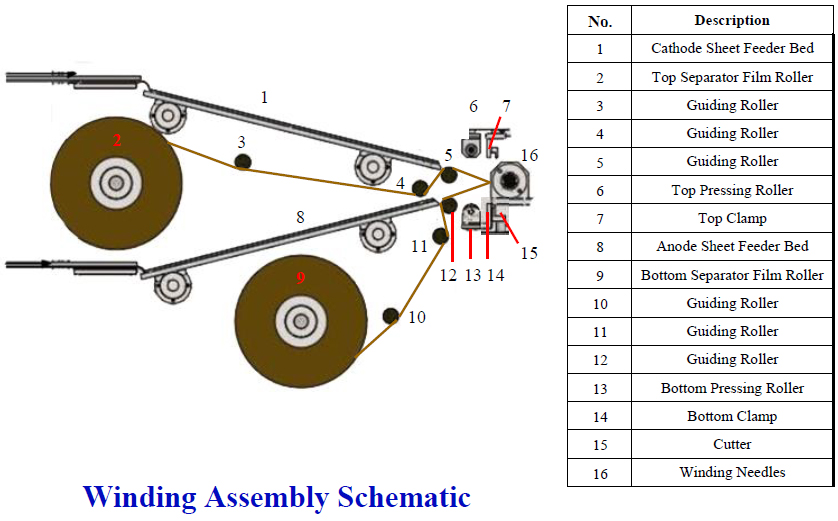

设备主要部件：

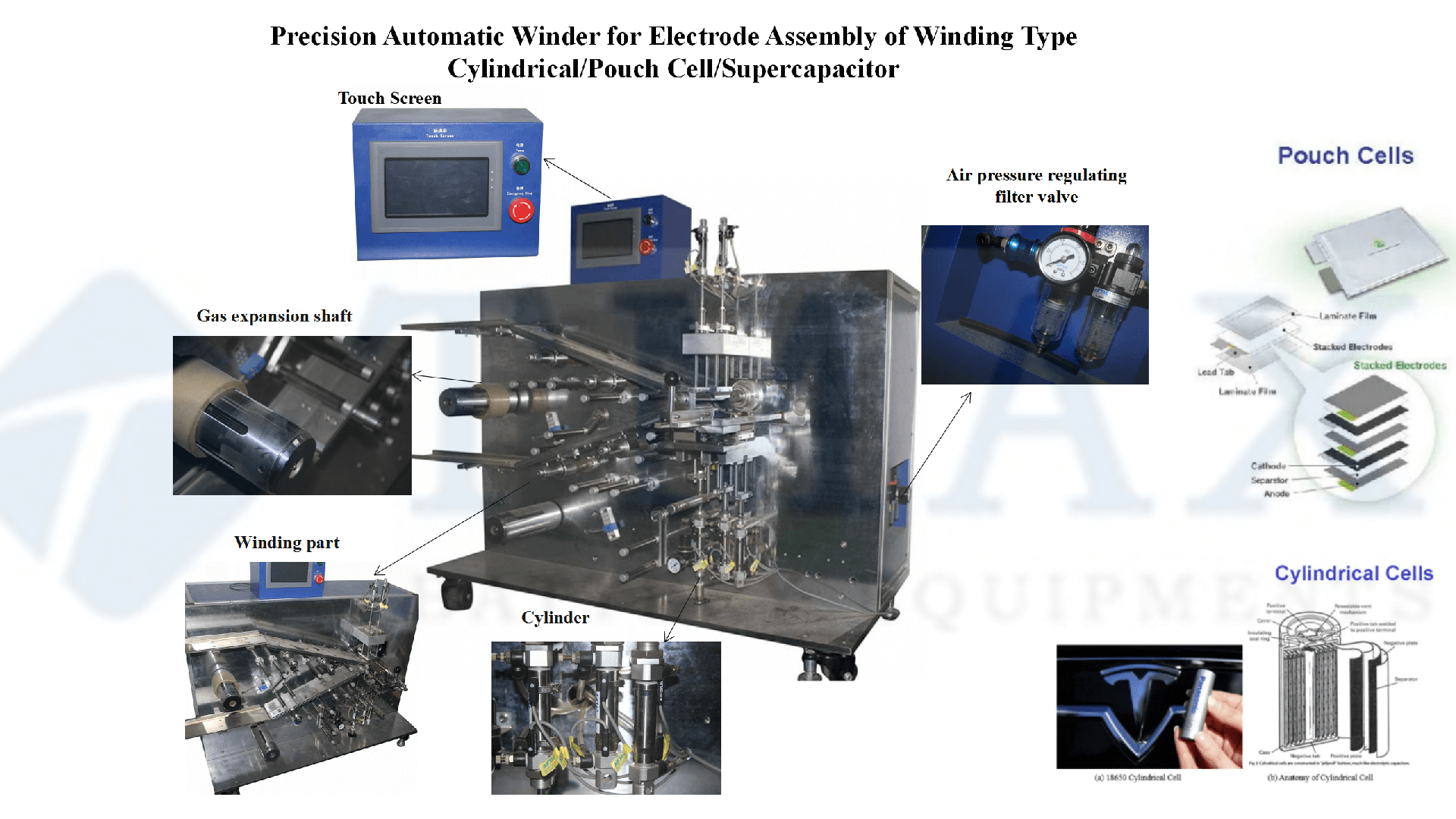

1）该设备由绕线装置、换工位装置、隔膜放卷装置、极片导向装置、涂胶装置、下料装置和控制系统组成。

2）绕线装置（两套）：由单头对向穿线组成，保证绕线精度，更换绕线针方便。

3）工位移动装置（一套）：用于缠绕工位和涂胶工位的转换。

4）隔膜放卷装置（二套）：隔膜线圈主动放卷气压调节控制。

5）极片导向装置（两套）：单边调节，调节方便。

6）涂胶下料装置（一套）。

技术标准：

1）膜片宽度：30-75mm；

卷针规格：∮1.8 - ∮6.0mm ，根据客户定制

要求;

灯杆宽度：28-73mm。

2）材料规格要求（单位：mm）

材料	长度	宽度	厚度	内径	外径
正极	150-1000	28-73	0.1-0.2
负极	150-1000	28-73	0.1-0.2
分隔符	料卷	30-75	0.012-0.045	76.2	250
终止胶带	料卷	8-60	0.01-0.035	76.2	150

3）电芯适用外径（mm- ∮20mm ）

4）设备产能：5～10片/分钟（根据极片长/宽）

5）绕线精度；

 当确保极片满足以下条件时：

极片宽度误差小于± 0.2mm；

极片“S”弯曲误差小于± 1mm/500mm；

振膜线圈塔形误差小于± 0.2mm；

绕线精度能满足： 膜片对位误差小于± 0.5mm；极片对位误差小于± 0.5mm；

可实现负极包正极和隔膜包负极对位，成品断面为

± 0.5 毫米。

6）合格率：  ≥98 %（不包括非设备因素）



规格：

	规格	备注
输入功率	AC220V,1.5KVA,50HZ
压缩空气源	0.4-0.6MPa
设备产能	5-10PCS/分钟	根据模型和员工熟练程度
设备重量	约500kg
设备尺寸	1450mm*1100mm*1150mm (长*宽*高)	不包括极片料槽的延伸长度，单位：mm
卷针规格	∮ 1.8mm- ∮ 6mm	根据客户要求交付一套
机架和安装板	1套
针式绕线装置	1套
极片供电装置	2套
隔膜供给装置	2套
粘胶装置	1套
可编程控制器	松下电器	松下AFRX-C60T
触摸屏	MCGS	7寸真彩
绕线电机	松下/立三	松下伺服电机
张力马达	研控/李三	步进电机
传感器	松下/道川
气动元件	亚德客/兴镇/ 亚德客
故障停机
故障提示	内置程序	一键重置
操作说明	1套操作说明
部分	1套	查看发货清单



姓名	规格（毫米）	保修时间	评论
绕线机		整机1年	人为因素除外（终身维护）
涂胶切纸机		3个月
滚针		3个月	除了人为因素
光电眼		6个月	撞车和进油不保
同步带		1年	上油不保证
