浸渍提拉镀膜机

HTDC-300系列浸渍提拉镀膜机是适用于溶胶-凝胶法 ( Sol--Gel 法 ，简称 SG 法) 制备薄膜的浸渍提拉法的一款高精度仪器。核心部件采用进口配件 ，精准控制提拉速度，多次重复镀膜无位置偏差。提拉速度、提拉高度、浸渍时间、循环镀膜次数、下降速度、停留时间均可以通过程序精确控制。适用于玻璃、Si ( 100)  、Si ( 111)  、  蓝宝石  (Al2O3)  、瓷片以及树脂基板等常用基板。

浸渍提拉法简介

浸渍提拉法是将整个洗净的基板浸人预先制备好的溶胶之中 ，然后以精确控制的均匀速度将基板平稳地从溶胶中提拉出来，在粘度和重力作用下基板表面形成一层均匀的液膜 ，紧接着溶剂迅速蒸发 ，于是附着在基板表面的溶胶迅速凝胶化而形成一层凝胶膜。工艺示意图如下：

影响薄膜厚度的因素很多，其中主要包括溶液的粘度、浓度、比重、提拉速度及 提拉角度，溶剂的粘度、比重、蒸发速率以及环境的温度、干燥条件等。

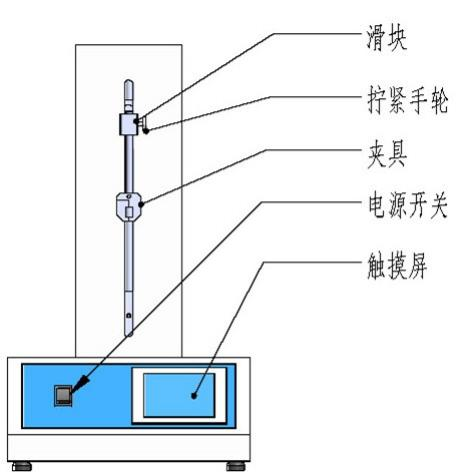

HTDC-300 浸渍提拉镀膜机结构示意图：

HTDC-300 浸渍提拉镀膜机产品特点：

1、采用进口直线导轨和伺服电机，精确控制均匀提拉速度。

2、运行平稳无抖动，液面无振动。保证设备的稳定性以及成膜的均匀性。

3、采用自主研发的程序控制系统，提拉速度、提拉高度、浸渍时间、循环镀膜 次数、下降速度、停留时间均可以通过程序控制调节

4、高端品牌触摸屏，界面清晰，操作简便

5、专用设计夹具，夹持更安全牢固

6、整机喷塑处理，外观精美大方

HTDC-300/HTDC-300M 浸渍提拉镀膜机产品参数：

1、提拉行程：0 ~ 300mm

2、提拉速度范围：1 ~ 9999μm/s ，最小分辨率 1μm/s

3、位置精度：<0.01mm

4、速度精度：±0.01%

5、浸渍时间：1 ~ 3600s

6、镀膜次数：1 ~ 1000 次

7、镀膜间隔时间：1 ~ 3600s

8、电源：AC 220V 50Hz

9、溶液种类最多六种(针对六工位的浸渍提拉镀膜机)

10、旋转台转速：0.001~1r/s(针对六工位的浸渍提拉镀膜机)
