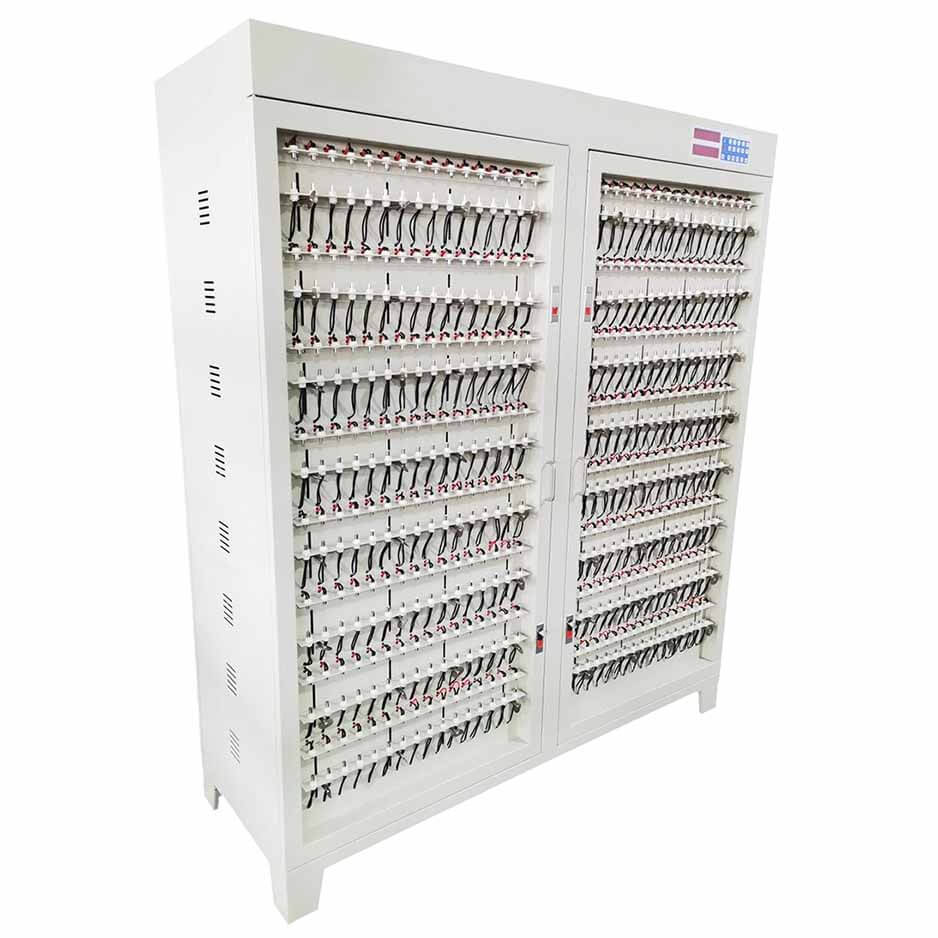

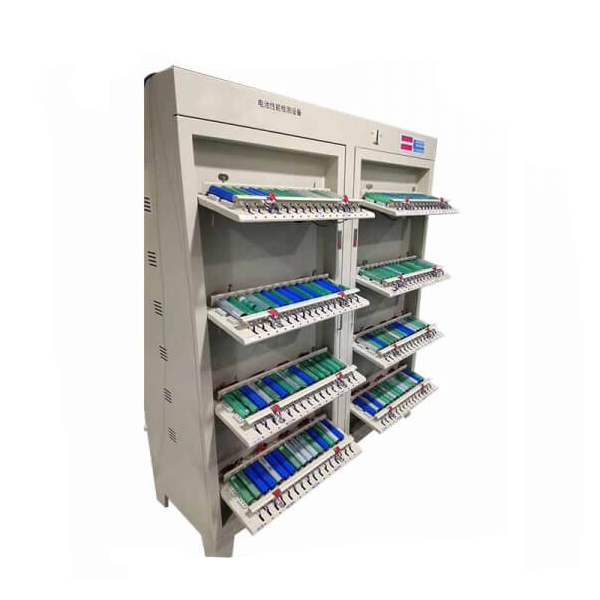

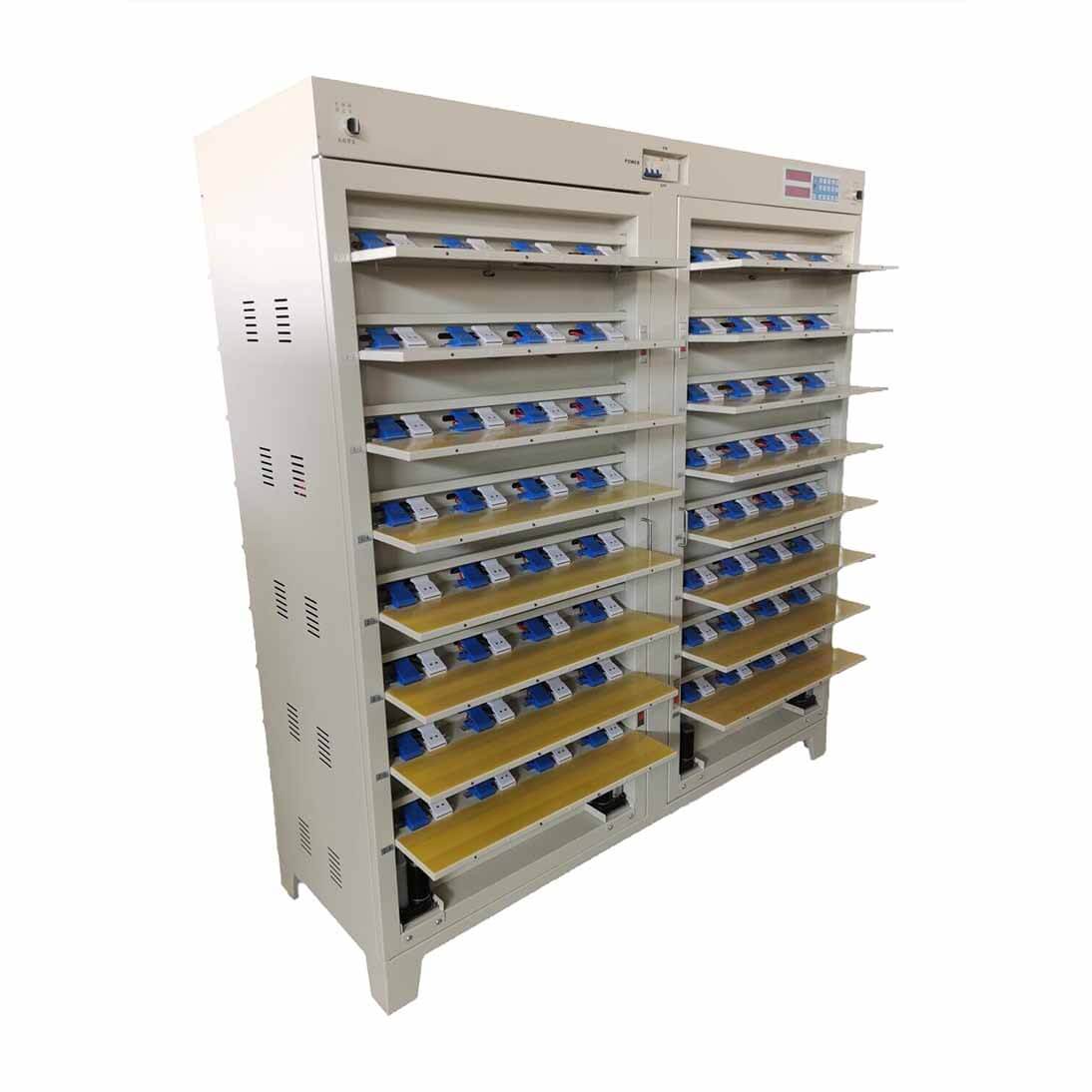

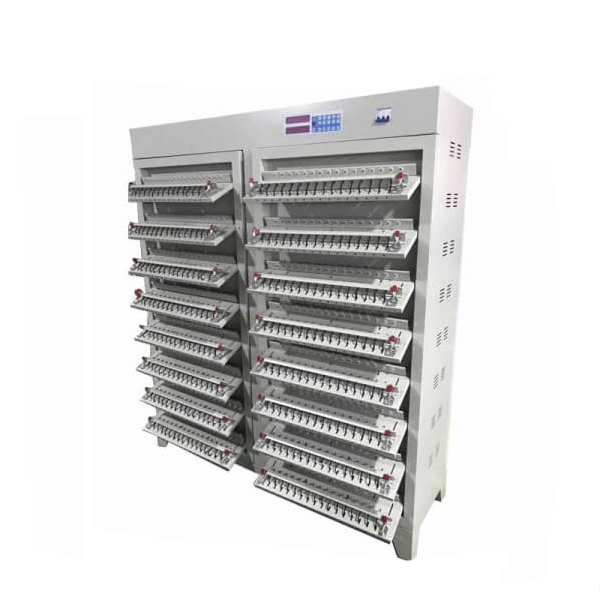

5V3A 512通道锂离子电池充放电测试仪 圆柱电池/软包电池 容量测试柜

特征：

1、每台设备可对满足电压范围的512电池进行恒流恒压充电和恒流放电测试。

2、采用发明专利的恒流恒压电源，恒流到恒压切换无冲击，特别适合锂离子电池的充电需求。

3、采用AVR单片机作为设备的控制中心，外围采用采样电路。设备可由上位机控制。连接电脑时，可保存所有通道完整的充放电曲线，也可脱离上级电脑。通过控制面板的操作，可以完成恒流恒压充电、恒流放电测试、时间排序等工作。

4、每节电池都有独立的恒流恒压源，自制电路互不影响。

5、实时检测每节电池的电压。充电时，先恒流充电。当电池电压达到设定值时，会平滑切换到恒压充电。当满足设定时间或当前终止条件时，充电结束。恒流放电时，当电池电压低于设定值时，放电结束，相应的电池指示灯亮。

6、具有断电保护功能，接收原工作流程后可继续运行

7、功率管为50N 06 ，适用于需要低放电电压的电池，如磷酸铁锂电池

8、上位机可设置32个工步参数和256个循环，每台上位机可接1-10套单片机系统（建议10套以下）。

配套软件功能：

a)图形化操作界面，用于显示每节电池的电压、电流、时间、容量等数据，并以多种颜色显示相应的工作状态和异常情况；

b) B任意节电池容量指示（最多100节）；

c )可以根据电压、电流、时间的变化情况记录数据点，形成完整的充放电曲线数据，曲线数据点的时间间隔≤4秒；

D) C在各种条件下（容量、时间、开路电压、放电平台等）进行电池分选功能；

e) A自动计算恒流充电率、容量损失、放电效率、平均电压、中值电压等数据；

f) 设置操作者权限，分级操作；

D显示充放电曲线和循环图；

主要技术参数

设备 通道数	整机共512通道
工作 流控制模式	整柜控制
充电 方式_	恒流恒压
充电 切断条件	电压、电流、时间、容量
放电 方式	恒定电流
放电 截止条件	电压、时间和容量
抽样 检验周期	≤10s
电压 测量范围	0～5V，分辨率1mV
电池 电压范围	充电：0~4.5V， D放电：4.5 ~ 2.0V
恒压 范围	3~4.5V
电压 精度	± （0.05%RD+0.1%FS ）
电流 范围	电荷：  0.015-3A ，_ D放电：  0.015-3 A， 分辨率：  1mA_
电流 精度	± （0.1%RD+0.1%FS ）
时间范围	0～30000分钟内任意设置，时间单位为min
时间 准确性	≤±0.1%
夹具 类型	圆柱形四线治具
治具 A可调 H八	0~90毫米
适用电池	圆柱形和小方形铝壳
工作电源	AC380V±10% ,  50HZ , 功耗≤13kw （三相四线制）
通讯方式	RS485 ， 波特率57600
外形 尺寸	1440mm （宽） * 500mm （深） * 18 0 0mm （高） _ _ _
工作环境	温度：0-40℃，相对湿度≤85%RH
满载 O perating  C urrent _ _	相线最大30A ，零线最大3A
设备 启动电流	空气开关的合闸力矩约为60A
重量	约250公斤
