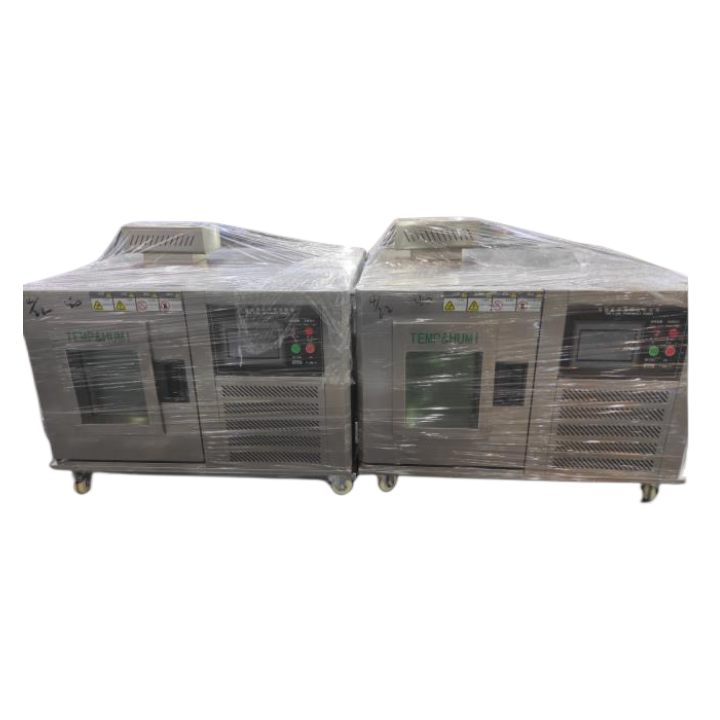

50L桌上型可程式恒温恒湿箱

产品概况

本系列可程式恒温恒湿箱适用于各类工业产品的可靠性试验，具有温度控制精度和控制范围宽的特点，性能指标符合《电工电子产品环境试验设备基本参数检定方法低温、高温、恒定湿热、交变湿热试验设备》的要求。

一、性能指标

    注解： 周围温度为25℃时，在无试验负荷情况下稳定后测定的性能。 另外，关于温度上升及下降时间是指电源电压正常，周围温度+25℃时测得性能

       1.温度范围:-20℃～100℃

       2.温度波动:±1.0℃

3.温度均匀:±2.0℃

4.温度最低:-20℃

5.升温时间:0～100℃  35min约（非线性）

6.降温时间:0～-20℃  30min约（非线性）

       7.湿度范围:20～95%

       8.湿度波动:±2%

9.湿度均匀:±3~5%

  温湿度控制范围（如图）:

二、箱体结构参数

1.内箱尺寸: W350×H400×D350mm

2.外尺寸约: W1050×H910×D910

3.内箱材质：不锈钢板

3.外箱材质: 不锈钢板

4.箱    门: 单片门

5.产品观测窗双重真空隔热

6.测 试 孔: 机体左侧测试孔￠50mm 1只,附不锈钢孔盖1只,

7.测 试 体: SUS#304L不锈钢制PT 100Ω白金电阻 1支（台湾）

8.保温材料：高效聚氨酯发泡+玻璃岩棉

9.加热系统: 鳍片式散热管形不锈钢电热器

三、控制系统

    1．触摸控制

       原装TEMI触摸屏可编程控制器

       程序储存容量 120组

       具有断电程序记忆功能，复电后继续进行，

       循环次数   最多999次

    2.测温装置：进口PT100铂金电阻温湿度传感器

    3.温度测量：Pt100铂电阻；

    4.湿度测量：Pt100铂电阻干湿球法；

    5.控制装置：可编程温湿度控制器触摸屏。可显示设定参数，时间，加热器，加湿器等工作状态，同时具有试验自动运行及PID参数自整定功能。

    6.荧幕显示：设定温湿度；实测温湿度；加热、加湿、时间、等工作状态以及报警指示。

    7.设定精度：温度：0.1℃    湿度：0.1%R.H

    8.程序容量：程序总段数120段，99小时59分钟；程序可循环，程序之间可链接；

    9.运行方式：恒定运行，程序运行；

四、制冷系统

    1.压 缩 机:“泰康”全密闭式高效率节能先锋

    2.制 冷 剂:美国杜邦，采用对臭氧系数为零的绿色环保制冷剂

    3.冷 凝 器:风冷式冷凝器  （特殊定制）

    4.蒸 发 器：鳍片式自动负载容量调整   （除湿降温自动切换）

    5.膨胀系统:毛细管容量控制之冷冻系统

    6.电 磁 阀：常恒鹭斯紫铜开关阀

    7.制冷原理：根据设备的试验状态不同，制冷系统自动开启.

五、电源配置

    1.试验电源：AC220V  3Φ5  50Hz

    2.最大容量：   4  KW

    3.最大电流：   25 A

    4.设备放置：放置箱体时注意与墙面距离应大于100 mm。

    5.温度过升防止器（保护被试品和试验箱体）
