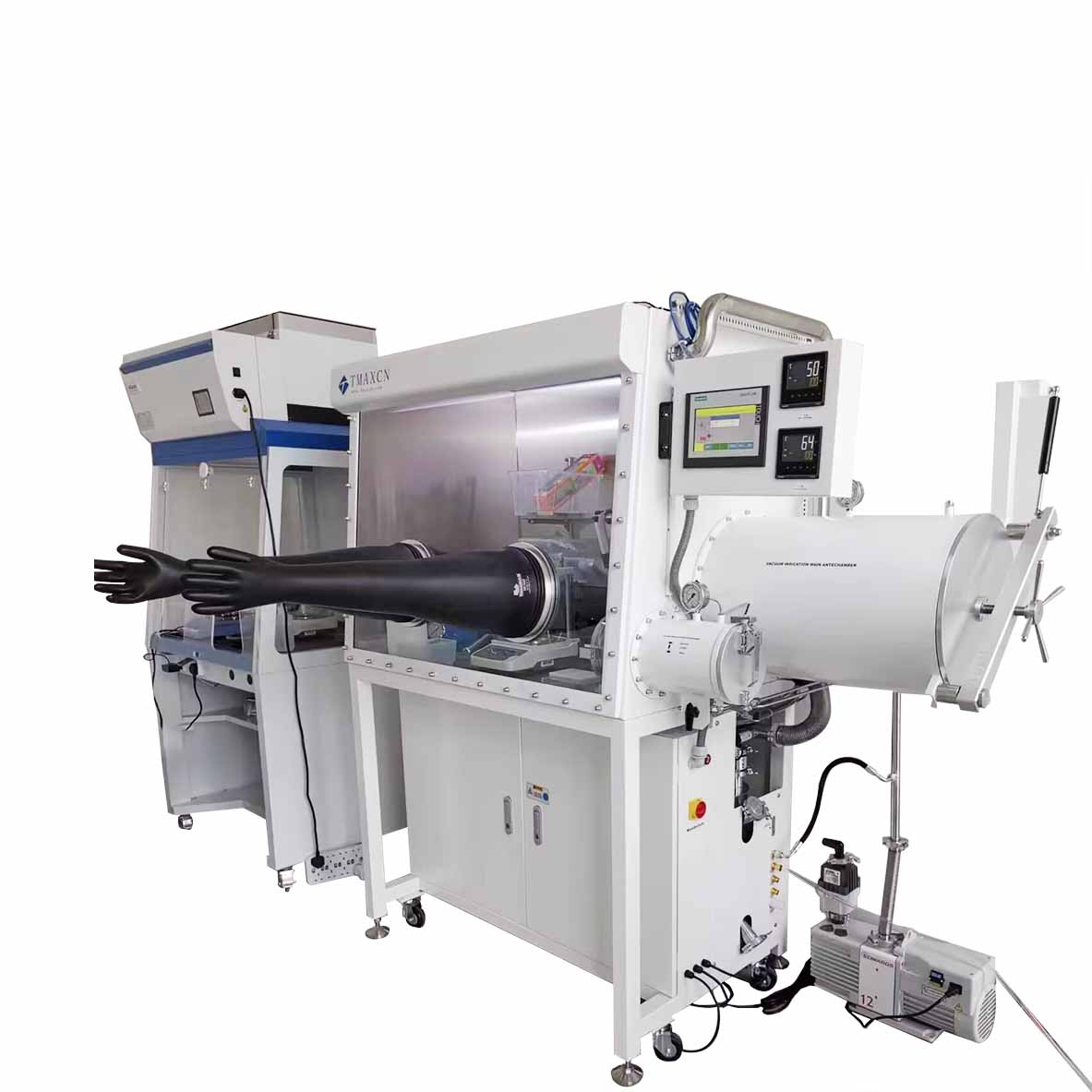

单面单工位水氧手套箱带加热大过渡舱和小过渡舱

一、验收标准：

在标准状况下，即20-25 ℃恒温，相对湿度65%，99.999%的惰性气源下，空箱体循环水氧指标均达到小于1ppm。

英文面板，英文操作屏.

二、主要技术指标和配置

1、箱体

1.1．尺寸：1200mm（长）×900mm（高）×750mm（宽）单面。

1.2．材质：全不锈钢结构（Type 304）， 厚度3mm 。

1.3．过滤器：孔径0.3微米

1.4．丁基橡胶手套：美国原装进口厚度0.4mm，手套口8英寸，硬铝合金手套口（经过防腐蚀处理，阳极氧化铝）,口径220mm。

1.5．窗口：倾斜设计的操作面，可拆卸的8mm安全钢化玻璃前窗，耐磨、抗腐蚀、透光性好、密封圈采用3/8英寸厚的OMEGA密封圈。

1.6．使用时可保持一定的正负压力（-10mbar-10mbar）

1.7．箱体配置有防反射的照明节能灯，光线柔和。

1.8．箱体内设有陈列板2层搁物架

1.9．箱体内设有多孔电源接线板（电源：220V±10%  50Hz±10%）

1.10. 箱体可设置3个标准KF-40接口。

1.11. 泄漏率：≤0.001vol%/h。

1.12. 钢结构支架，含脚轮高950 mm，安装有万向脚轮。

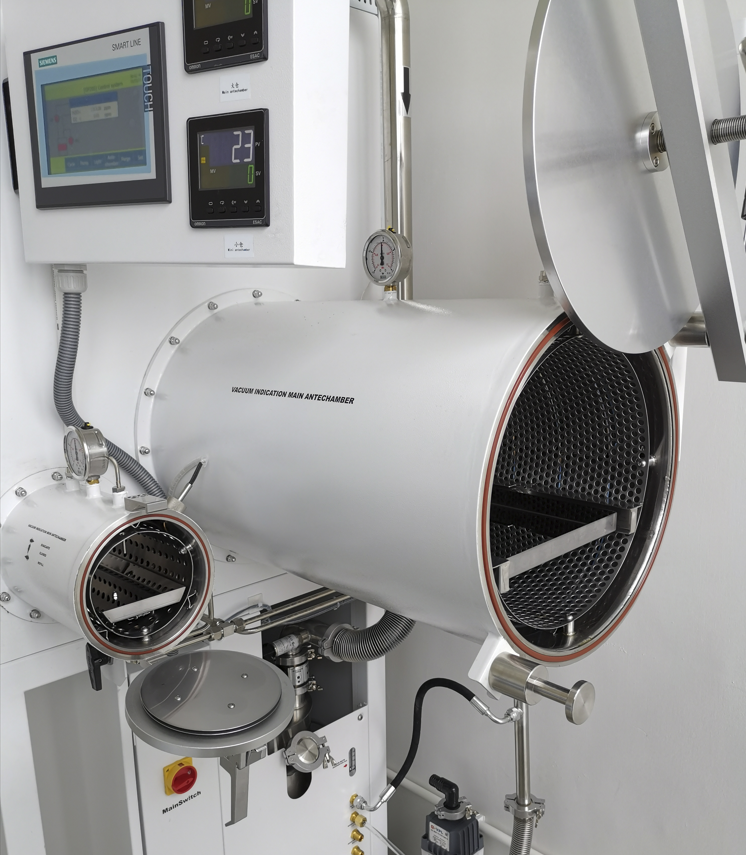

2、过渡舱（大小仓均250°烘箱）

2.1．形状：圆柱形（304不锈钢），与手套箱连接，采用轴锁式大过渡舱门，易于操作。

2.2．尺寸：直径360mm，长600mm烘箱，活塞门内附反射屏，过渡舱内有可滑动托盘，抛光，箱体另设置一小过渡舱，规格为：直径150mm，长300mm， 手动阀门控制抽气和补气。

2.3．托盘：不锈钢260mm×580mm，可自由移动延伸(大过度舱配置)

2.4．真空度≤1bar(大、小右过度舱均要求抽真空带显示)

2.5. 加热方式：加热丝内部加热。

2.6. 舱内加热区温度均匀性≤±5℃, 当温度稳定后烘箱内加热区温度与设定温度相差：≤±5°

2.7. 最高加热温度250±5℃。

2.8. 温控仪显示精度: ≤±2°。

2.9. 加热舱外需有水冷隔热保温层，外壁温度≤50℃，并保证维修和更换方便，水冷机客户自备设备上预留φ10透明管水冷接头。

2.10. 加热舱的内外门均采用多层隔热，门采用斜拉式。

2.11. 舱体温控：智能化数字式温控仪表，，实现自动均匀升温和保温等功能；具有超温故障报警和自动断电功能。

3、控制系统

3.1．方式：包括自诊断、断电自启动特性，具备压力控制和自适应功能。自动控制、循环控制、密码保护、真空室控制采用LCD显示。单元控制采用西门子PLC触摸屏。

3.2．压力控制：控制箱体、过渡舱的压力在某一设定值。

a) 用户可以在+12.5至-12.5毫巴之间任意设定工作压力区间，PLC将自动调控箱体压力在设定范围内。工作压力区间的默认值为-1至+3毫巴。

b) 箱压大于12毫巴时，PLC自动开启安全阀泄压，保护手套、设备和箱体内的材料。

c) 使用脚踏开关，对箱压进行微调。

3.3．脚踏板：可控制手套箱的压力、方便操作。

4、循环系统（含净化再生系统）

4.1. 德国BASF、美国UOP净化材料、德国宝德阀门。主机系统集成模块化设计，全自动电控气路电磁阀组、PLC控制、电路、循环泵、净化柱、显示器集成一个独立的净化器，构成紧凑、简约的系统.

4.2．控制：水、氧控制在小于1PPm

4.3. 调节装置：通过PLC触摸式调节（加热、抽空、净化、再生）全过程除2.5小时通气无须人为监控。

4.4．工作气体：He.N₂或Ar气（气体循环）

4.5．循环风机：0-100m³高速变频风机，微处理器控制，经过压力测试的不锈钢装置。

4.6．净化柱：单个净化柱，进口净化材料德国BASF除氧材料5kg，美国UOP高效吸水材料5kg，极高的寿命度，保证用户在使用过程中产品的净化能力长效持久。除水能力2.2㎏吸氧能力63L。

4.7．净化阀：全自动电气动阀。

4.8．过滤器：采用符合HEPA标准的0.3微米孔径滤网的高效率过滤器。

4.9．再生：用于净化系统再次利用,使其活化;再生需要氦气/H_2、氮气/H₂或氩气/ H₂的混合气体，其中H₂占10%。再生气先进流量计再进净化柱。

5、显示系统

德国SIEMENS，单元控制采用西门子PLC触摸屏。中英文双语可切换。

6、真空系统

增加真空泵启停时间控制。真空泵选用英国Edwards 真空泵，型号RV12，流量12m3/h，极限真空2x10^-3毫巴。可分别对过渡舱进行抽真空，并可实现随时单独控制。(国外进口)

7、箱体自动清洗。

自动箱体清洗功能。不同性质的气体环境更换及误操作进水、氧快速箱体自动清洗。箱体自动清洗阀门至箱体管道集成处采用KF25含钢丝朔料管牢固连接，外部接口KF25宝塔接头。

三、主要技术指标和配置

1、水分析仪，(国外进口) 品牌材料: 英国MICHELL/（依照客户使用环境决定）

非国产或国内组装，第三方数据保证可信性。

1)  测量范围：0-1000ppm

2)  精度：±1% ppm

3)  显示：分析仪的输出连接到PLC，检测数值在触摸屏上显示，可以设定报警值。

4)  控制：可以根据用户的设定对气体循环系统进行控制，实现循环降。

5)  环境：－10℃—50℃

2、氧分析仪，(国外进口) 品牌材料: 美国AVCRAY（依照客户使用环境决定）

非国产或国内组装，第三方数据保证可信性。

1) 测量范围可设：0-1000ppm

2) 环境：－10℃—50℃

3) 精度：±1% ppm

4) 安装位置：氧传感器安装在箱体上，无论气体循环与否，氧传感器不间断地检测箱体内气氛，显示手套箱内的氧含量。

5) 传感器：电化学材料电池，其优点是零点准确、漂移小、避免了其他电池材料容易被腐蚀；更换成本低（只更换氧电池）。

6) 显示：分析仪的输出连接到PLC，检测数值在触摸屏上显示，可以设定报警值。

控制：用户可以选择自动循环功能，把手套箱内的氧含量维持在用户的规定范围之内。

四、有机溶剂吸附系统

  为防止有机溶剂对净化柱的影响，串联一个溶剂柱到手套箱系统中，媒介主要为优质高效活性碳和防止氢氟酸形成的活性氧化铝。有机溶剂吸附系统填装量为7KG，在柱子的上下方有KF40接口，方便换料，用户可自行换料，为了防止氢氟酸的形成，溶剂柱罐一半活性氧化铝。
